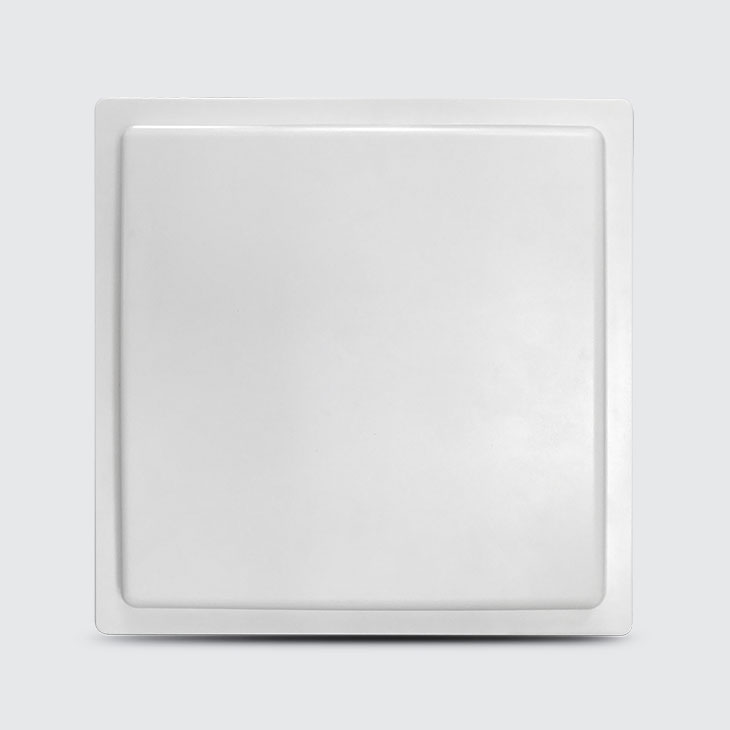

Product Name	Chainway Ant-RC12 12dBi Panel Antenna
Frequency Range	865–868 MHz / 902–928 MHz
Profit	12dBi
Polarization	RHCP
3dB Beamwidth	40° (H) / 38° (E)
Connection Type	N-Type Dişi
Dimensions / Weight	445 × 445 × 30 mm / 2.66 kg
Protection Class	IP67
Material	ABS + Aluminum
Brand

Technical Specifications:

Frequency Range: 865–868 MHz / 902–928 MHz
Polarization Type: RHCP (Right-Hand Circular Polarization)
Profit: 12dBi
3dB Beamwidth (H/E): 40° / 38°
VSWR: ≤ 1.3
Front-to-Rear Ratio: ≥ 17dB
Input Impedance: 50Ω
Maximum Input Power: 20W
Lightning Protection: DC Grounded
Connection Type: N-Type Dişi
Dimensions (HxWxD): 445 × 445 × 30 mm
Weight 2.66 kg (with mounting bracket)
Material: ABS + Aluminum
Color: Bright white
Protection Class: IP67
Operating Temperature -40°C ~ +60°C
Assembly: Direct mounting (φ30–φ50 mm supported)
Wind Resistance: 60 m/s

Areas of Use:

Smart transportation and vehicle access systems
Logistics and warehouse management
Production line tracking
Event and ticket management
Retail and inventory control
Financial applications
Medical equipment management

Chainway ANT-RC12, 12dBi kazanç ve RHCP (Sağ El Dairesel Polarizasyon) tasarımıyla uzun menzilli UHF RFID okuma noktaları için geliştirilmiş büyük formatlı panel antendir. 445×445mm kare yüzeyi ve dar 40°/38° ışın açısıyla odaklanmış RF enerjisini belirli bir yöne yönlendirerek maksimum okuma mesafesi sağlar. IP67 koruma sınıfı, -40°C ile +60°C geniş çalışma sıcaklığı aralığı ve 60 m/s rüzgar dayanımıyla dış mekan ve zorlu endüstriyel ortamlar için tasarlanmıştır.

DC Grounded yıldırım koruması ve 17dB üzeri ön-arka oranıyla parazit RF sinyaline karşı güçlü izolasyon sağlar. N-Type dişi konnektör ve 50Ω empedansıyla Chainway UR4 dahil tüm önde gelen UHF RFID sabit okuyucularla uyumlu çalışır. Lojistik portal, akıllı ulaşım, araç geçiş sistemleri, depo kapısı ve dış mekan RFID okuma noktaları için birincil tercih.

12 dBi

High profit

IP67

Toz ve su koruması

40°/38°

Dar odaklı ışın açısı

60 m/s

Rüzgar dayanımı

Technical Specifications

Feature	Value
Product Code	Chainway ANT-RC12
Frequency Range	865–868 MHz (Türkiye/AB) · 902–928 MHz
Profit	12 dBi
Polarization	RHCP (Right-Hand Circular Polarization)
3dB Beamwidth	40° (H) / 38° (E)
VSWR	≤ 1.3
Front-to-Rear Ratio	≥ 17 dB
Giriş Empedansı	50 Ω
Maksimum Giriş Gücü	20 W
Yıldırım Koruması	DC Grounded
Connector	N-Type Dişi
Boyutlar (Y×G×D)	445 × 445 × 30 mm
Weight	2,66 kg (montaj braketiyle)
Material	ABS + Aluminum
Protection Class	IP67
Operating Temperature	-40°C ile +60°C
Rüzgar Dayanımı	60 m/s
Datasheet	📄 PDF İndir

Teknik Parametrelerin Anlamı

📡

12 dBi Kazanç — Uzun Menzil için Ne Anlama Gelir?
Kazanç, antenin RF enerjisini belirli bir yönde ne kadar yoğunlaştırdığını gösterir. 12dBi, standart 6dBi anten ile kıyaslandığında yaklaşık dört kat daha odaklanmış enerji demektir. Bu, aynı okuyucu gücüyle daha uzak mesafedeki etiketlerin okunabilmesini sağlar — portal ve dış mekan uygulamalarında kritik avantaj.

🔄

RHCP Polarizasyon — Neden Dairesel?
Doğrusal polarizasyon (LP) antenler, etiketin belirli bir yönde olmasını gerektirir. RHCP (Sağ El Dairesel Polarizasyon) ise etiketin yönünden bağımsız tutarlı okuma sağlar. Portal, araç geçişi veya konveyör bandı gibi etiketin rastgele yönlenebildiği uygulamalarda RHCP zorunludur.

🎯

40°/38° Dar Işın Açısı — Odaklı Okuma
Geniş ışın açısı daha fazla alanı kapsarken daha kısa menzil sunar. Dar ışın açısı (40°/38°) enerjiyi belirli bir bölgeye odaklar — uzun mesafe okuma için idealdir. Portal kurulumunda kapı genişliğinin ötesindeki etiketlerin yanlışlıkla okunması riski de minimize edilir.

⚡

DC Grounded Yıldırım Koruması
Dış mekan kurulumlarında yıldırım ve statik elektrik birikimine karşı DC Grounded yapı okuyucuyu ve altyapıyı korur. Türkiye koşullarında açık alan kurulumlarında bu özellik zorunlu olarak aranmalıdır.

🛡️

VSWR ≤1.3 ve ≥17dB Ön-Arka Oranı
VSWR (Voltaj Durma Dalgası Oranı) 1.3 ve altı, antenin aldığı RF enerjisinin büyük bölümünü verimli biçimde yaydığını gösterir — sinyal kaybı minimumdur. 17dB üzeri ön-arka oranı ise antenin arkasından gelen parazit sinyalleri bastırır — fabrika, araç parkı veya yoğun RF ortamlarında okuma güvenilirliğini artırır.

Kullanım Alanları ve Tipik Kurulum Senaryoları

🚛 Lojistik Portal
Depo giriş/çıkış kapısına iki karşılıklı ANT-RC12 kurulumu. Geçen palet ve koli RHCP sayesinde yön bağımsız otomatik okunur. 12dBi uzun menzil geniş portal açıklıklarını kapsar.

🚗 Araç Geçiş Sistemi
Otopark, fabrika veya lojistik merkezi giriş/çıkışında araç RFID etiket okuma. IP67 ve 60 m/s rüzgar dayanımı dış mekan kurulumu için gerekli koşulları karşılar.

🏭 Production Line
Konveyör bant üzeri veya hat geçiş noktası kurulumu. Dar ışın açısı komşu hattın ürünlerinin yanlış okunmasını önler.

🎫 Etkinlik ve Bilet
Stadyum, fuar veya konser giriş kapısında toplu bilet/kart okuma. Büyük kalabalıkta yüksek okuma hızı ve uzun menzil kritik.

🏪 Perakende EAS
Büyük mağaza çıkış kapısında RFID tabanlı hırsızlık önleme. 445mm büyük format geniş kapı açıklıklarında tam kapsam sağlar.

🏥 Tıbbi Ekipman
Hastane kat veya bölüm kapısına kurulum. Tıbbi cihaz ve malzeme geçişleri otomatik kaydedilir. -40°C soğuk depo kurulumuna uygundur.

RFID Anten Seçim Rehberi: ANT-RC12 Ne Zaman Tercih Edilmeli?

İhtiyaç	ANT-RC12 Uygun mu?	Neden?
Uzun menzil (8m üzeri portal)	✅ Evet	12dBi yüksek kazanç
Dış mekan kurulum	✅ Evet	IP67, -40°C, 60 m/s rüzgar
Etiket yönü rastgele (araç, palet)	✅ Evet	RHCP polarizasyon
Yoğun RF ortamı (fabrika, şehir)	✅ Evet	≥17dB ön-arka oranı
Dar kapalı alan raf okuma	⚠️ Dikkat	Dar ışın açısı ve büyük boyut — daha küçük anten tercih edilebilir
Yıldırım riskli açık alan	✅ Evet	DC Grounded yıldırım koruması

💡 Hangi okuyucularla uyumlu? N-Type dişi konnektör ve 50Ω empedansıyla Chainway UR4, Impinj Speedway, Zebra FX7500 ve diğer tüm N-Type giriş destekleyen UHF sabit okuyucularla uyumludur. Okuyucu ve anten arasında adaptör kablo gerekiyorsa teknik ekibimiz kablo seçimi konusunda destek sağlar.

Assembly: φ30–φ50 mm çaplı direk veya direğe montaj destekler. Montaj braketi ürünle birlikte gelir. Portal kurulumunda anten yerleşimi, yükseklik ve açı ayarı için kurulum öncesinde saha analizi önerilir — teknik ekibimiz bu konuda destek sağlar.

Anten yerleşim planı, kablo seçimi, okuyucu entegrasyonu ve portal kurulum tasarımı için teknik ekibimiz destek sağlar. Kurulum öncesinde saha analizi yapılmasını öneririz.
